Soilcrete - trysková injektáž

Názov Soilcrete je odvodený od anglických slov „ Soil „ = zemina a „ to concrete“ = spojiť sa na kompaktnú hmotu a popisuje o aký druh vylepšenia základovej pôdy sa jedná a kam je ho možné podľa jeho vlastností zaradiť.

Metóda tryskovej injektáže

Metóda tryskovej injektáže Soilcrete je založená na následujúcom princípe. Paprsok vody alebo cementovej suspenzie s výstupnou rýchlosťou >100m/s, ktorý môže býť naviac ešte podporovaný obálkou jeho kinetickej energie, eroduje a rozrušuje zeminu v okolí vrtu.

Erodovaná zemina sa premiesťuje a mieša s cementovou suspenziou. Časť tejto zmesi je vytlačovaná okolo vrtu k ústiu vrtu. Metóda umožňuje vytvárať prvky nejrôznejších geometrických tvarov.

Erózny dosah paprsku tryskovej injektáže dosahuje v základovej pôde až 2,5 m v závislosti na druhu zeminy, metódy a použitého média. Po vytvrdnutí má teleso tryskovej injektáže staticky úžitné vlastnosti definované v atestoch a certifikátoch Inštitútu stavebnej techniky v Berlíne.

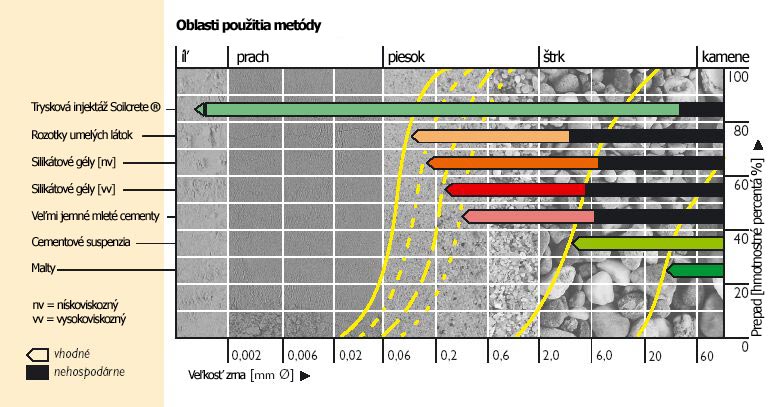

Oblasť použitia

Oproti tradičným metódam injektáže je Soilcrete úspešne využívaná za účelom zpevnenia či utesnenia vo všetkých druhoch zemín vrátane íľov. Toto platí tiež pre nehomogénne zeminy vrátane zemín obsahujúcich organické súčasti. Metóda Soilcrete firmy KELLER byla použitá už i v skalnom podloží, napr. v pieskovci s nedostatočnou pevnosťou tmelu.

Trysková injektáž Soilcrete – druhy metód

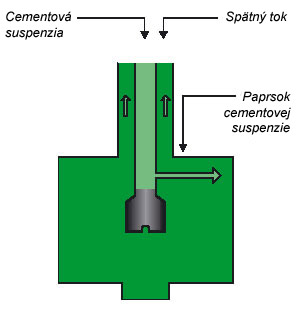

Soilcrete-S Trysková injektáž Soilcrete jednozložková (Singl). Paprsok suspenzie o výstupnej rychlosti nejmenej 100 m/sec se používá k súčasnému rezaniu a vytváraniu telesa tryskovej injektáže Soilcrete a tento paprsok nie je obalený vzduchom. Trysková injektáž Soilcrete jednozložková sa používa v ľahko rozrušiteľných zeminách, na zhotovenie malých až stredných priemerov stĺpov

Soilcrete-D Trysková injektáž Soilcrete dvojzložková (Double). Paprsok suspenzie o výstupnej rýchlosti nejmenej 100 m/sec sa používa k súčasnému rezaniu a vytváraniu telesa tryskovej injektáže Soilcrete. Na zvýšenie eróznej sily a tým i zväčšení dosahu paprsku cementovej suspenzie sa paprsok pomocou kruhovej trysky obalí stlačeným vzduchom. Trysková injektáž Soilcrete dvojzložková se používa pre lamelové steny, podchytávanie a tesnenie dna.

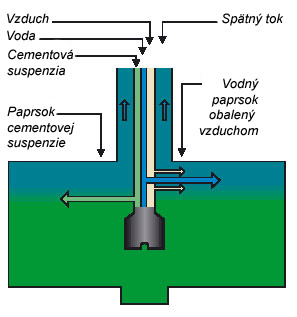

Soilcrete-T Trysková injektáž Soilcrete trojzložková (Tripl) rozrušuje zeminu vodným paprskom obaleným vzduchom o výstupnej rýchlosti nejmenej 100 m/sec. Prídavnou tryskou umiestnenou pod vodnou tryskou sa súčasne pridáva cementová suspenzia. Tlak suspenzie je pritom väčší než 15 atm. Jedna varianta tejto metódy pracuje bez podpory vzduchového paprsku. Trysková injektáž Soilcrete trojzložková sa prednostne používa na podchytávanie, tesniace steny a tesniace dná.

Trysková injektáž Soilcrete – pracovný postup

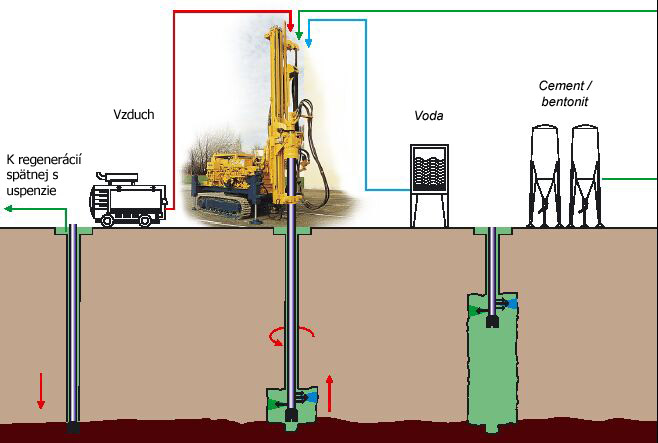

Zariadenie staveniska pre tryskovú injektáž Soilcrete sa skladá z kompaktnej miešacej a čerpacej stanice, zásobníkov a síl. Odtiaľto vedie zväzok hadíc a káblov k miestu prevádzania tryskovej injektáže. Tu pracuje vrtná súprava tryskovej injektáže Soilcrete. Veža súpravy tryskovej injektáže Soilcrete môže býť vysoká 2 m pre práci v suterénnych priestoroch a môže dosahovať až 35 m, ak sa jedná o prácu priestorovo neobmedzenú.

Vrty pre tryskovú injektáž Soilcrete sa nachádzajú väčšinou v úzkych jamkách, odkiaľ sa prebytočná spätná suspenzia odčerpáva kalovými čerpadlami. Prebytočná suspenzia je vedená do usadzovacích jamiek, alebo do kontejnerov.

Vŕtanie
Vrtné sútyčie sa zavŕta do potrebnej hĺbky, spolu s hlavou tryskovej injektáže Soilcrete a vrtnou korunkou. Vrtanie je spravidla podporované výplachom zo suspenzie a zároveň tento výplach slúží ako paženie medzikružia medzi vrtným sútyčím a stenou vrtu. Pri vŕtaní stien alebo betónu sa používajú špeciálne vrtné korunky.

Rozrušovanie zeminy
Rozrušovanie zeminy začína na nejhlbšom mieste vrtu pomocou trysky, z ktorej prúdi paprsok vody. Prebytočná zmes vody, zeminy a suspenzie vyteká cez medzikružie dané stenou vrtu a vrtným sútyčím na povrch. Predom určené parametre tryskovej injektáže Soilcrete sú neustále kontrolované.

Trysková injektáž Soilcrete
Súčasne s rozrušovaním zeminy sa u všetkých druhov tryskovej injektáže Soilcrete privádza cementová suspenzia pod tlakom a pomocou turbolentného prúdenia sa suspenzia optimálne premieša so zeminou.
Až do počiatku tuhnutia každého jednotlivého stĺpu sa udržuje potrebný pretlak suspenzie v každom vrtu.
